Jak správně zapojit domovní rozvaděč – návod krok za krokem

Správné zapojení domovního rozvaděče vyžaduje přesné dodržení norem ČSN pro zajištění trvalé bezpečnosti vašeho elektrického systému. Tento návod vás provede instalací jističů v rozvaděči, správným připojením uzemnění domovního rozvaděče a vysvětlí, proč je nutné ponechat dostatečnou rezervu modulů pro budoucí rozšíření instalace.

Jak správně zapojit domovní rozvaděč: přehled a základní zásady

Správné zapojení domovního rozvaděče vyžaduje striktní dodržení normy ČSN 33 2000-4-41, která určuje pravidla pro ochranu před úrazem elektrickým proudem. Každý instalovaný jistič v rozvaděči musí odpovídat průřezu připojeného vodiče, zatímco proudový chránič zajistí okamžité odpojení obvodu při vzniku svodového proudu. Bezpečnost elektrického rozvaděče závisí na pečlivém uzemnění domovního rozvaděče a dodržení správného pořadí přístrojů v instalaci.

Jaké jsou základní bezpečnostní zásady při zapojení domovního rozvaděče?

Před zahájením jakýchkoliv prací je nezbytné zajistit odpojení hlavního přívodu a ověřit beznapěťový stav pomocí dvoupólové zkoušečky. Při návrhu rozvaděče vždy počítejte s rezervou modulů v rozvaděči pro budoucí rozšíření, což vám ušetří náročnou rekonstrukci. Častou chybou je nedostatečné dotažení svorek, které vede k přehřívání spojů a riziku vzniku požáru. Na co si dát pozor: vždy používejte kalibrovaný momentový šroubovák pro dotažení vodičů podle údajů výrobce přístroje. Toto zapojení se hodí pro zkušené kutily s elektrotechnickou kvalifikací, ale není vhodné pro osoby bez odborného vzdělání v oboru elektro. Dodržování těchto bezpečnostních zásad chrání nejen vaše zdraví, ale i celou elektroinstalaci v objektu před zkratem či poškozením. Vždy pracujte podle aktuálního schématu zapojení rozvaděče, které přesně definuje umístění všech prvků.

Jak správně připojit vodiče v domovním rozvaděči?

Správné připojení vodičů v domovním rozvaděči vyžaduje dodržení mezinárodního barevného značení, které minimalizuje riziko záměny. Fázový vodič (L) musí být hnědý nebo černý, nulový vodič (N) výhradně světle modrý a ochranný vodič (PE) zelenožlutý. Při instalaci dbejte na to, aby vodič v přístroji nebyl zbytečně odizolován, což brání nechtěnému dotyku nebo zkratu. Ujistěte se, že každý vodič je pevně uchycen v příslušné svorce a nevykazuje známky mechanického poškození. Pokud připojujete jističe v domovním rozvaděči, dbejte na to, aby přívodní fáze byla vždy na horní straně přístroje, pokud výrobce nestanoví jinak. Správně provedené zapojení rozvaděče poznáte podle přehlednosti a pevnosti spojů, což usnadňuje jakoukoliv budoucí servisní údržbu. Odborná rada: Vždy používejte lisovací dutinky na slaněné vodiče, aby nedošlo k jejich roztřepení a následnému špatnému kontaktu ve svorkovnici.

Jak zajistit ochranu proti přepětí v domovním rozvaděči?

Ochrana proti přepětí je klíčovým prvkem, který zabraňuje zničení citlivé elektroniky při úderu blesku nebo spínacích pochodech v síti. Instalace přepěťových ochranných přístrojů se provádí v souladu s normou ČSN EN 61643-11, přičemž svodiče musí být umístěny co nejblíže přívodu do rozvaděče. Pokud plánujete postup zapojení domovního rozvaděče s ochranou proti přepětí, nezapomeňte na kvalitní uzemnění domovního rozvaděče, bez kterého přepěťová ochrana nemůže správně odvést energii do země. Varistory uvnitř těchto přístrojů při překročení určitého napětí bleskově změní svůj odpor a bezpečně svedou proud mimo vaše zařízení. Tip: Pro komplexní zabezpečení rodinného domu doporučuji kombinovanou ochranu typu T1+T2, která zachytí jak přímé, tak indukované přepětí z venkovních vedení. Tato opatření výrazně zvyšují životnost veškerých připojených spotřebičů ve vaší domácnosti.

Jak má vypadat elektroměrový rozvaděč a kam jej umístit?

Elektroměrový rozvaděč tvoří vstupní bod elektrické energie do vašeho objektu a musí splňovat přísné normy pro bezpečnost elektrického rozvaděče. Standardní elektroměrový rozvaděč disponuje vnitřním prostorem o kapacitě 8 až 16 modulů, což zajišťuje dostatečnou rezervu modulů v rozvaděči pro budoucí rozšíření obvodů. Při výběru místa pro instalaci pamatujte, že správné umístění rozvaděče v rodinném domě vyžaduje suché a snadno přístupné prostředí, které není vystaveno přímé vlhkosti nebo mechanickému poškození.

Pravidla pro optimální instalaci rozvaděče

• Montážní výška středové části přístrojů se doporučuje v rozmezí 140 až 160 cm od podlahy.
• Zajistěte trvalý přístup k hlavnímu vypínači, aby bylo možné v případě havárie okamžitě odpojit jističe v rozvaděči.
• Profesionální uzemnění domovního rozvaděče podle norem je kritickým prvkem, který chrání obyvatele před úrazem elektrickým proudem.
• Každý rozvaděč musí obsahovat přehledné schéma zapojení rozvaděče a instalovaný proudový chránič pro ochranu koncových obvodů.

Odborná rada: Častou chybou je zakrývání rozvaděče nábytkem nebo vestavěnými skříněmi, což znemožňuje rychlý zásah revizního technika či hasičů. Tato instalace se hodí pro trvale obývané prostory, ale není vhodná do míst s vysokou prašností nebo extrémní kondenzací par.

Jak zapojit jističe v domovním rozvaděči správně?

Správné zapojení jističů v rozvaděči vyžaduje systematický přístup a striktní dodržení norem pro zajištění bezpečnosti elektrických okruhů. Instalace probíhá vždy v souladu s projektovou dokumentací a platnými elektrotechnickými předpisy.

Výběr jističů podle zatížení

Každý jistič v rozvaděči volíte podle průřezu vodičů a očekávaného odběru konkrétního spotřebiče. Pro běžné zásuvkové okruhy se standardně používají jističe s vypínací charakteristikou B16, které spolehlivě ochrání vedení proti přetížení. Při návrhu vždy počítejte s rezervou modulů v rozvaděči pro případné budoucí rozšíření instalace. Správné dimenzování zabraňuje nežádoucímu vybavování jističů při běžném provozu domácnosti.

Pořadí zapojení jističů

Při montáži postupujte od hlavního vypínače přes proudový chránič až k jednotlivým jističům větvícím se na konkrétní elektrické okruhy. Proudový chránič musí být zařazen před jističi, aby dokázal okamžitě zastavit únik proudu do země v celém chráněném sektoru.

1. Montáž jističů – upevněte jednotlivé prvky na DIN lištu v pořadí dle projektové dokumentace.
2. Propojení hřebenovou lištou – zajistěte pevné spojení fázových vstupů všech jističů v jedné řadě.
3. Zapojení výstupů – připojte jednotlivé přívodní vodiče okruhů do horních či dolních svorek jističů.

Zapojení podle schématu

Schéma zapojení rozvaděče představuje nezbytný plán, podle kterého propojujete všechny komponenty. Častá chyba: záměna pracovního a ochranného vodiče, která vede k vybavování chráničů. Na co si dát pozor: vždy pečlivě dotáhněte šroubové spoje, protože volný kontakt způsobuje zahřívání svorek a riziko vzniku požáru.

Odborná rada: Zapojení rozvaděče v rodinném domě se hodí pro osoby s elektrotechnickou kvalifikací, pro laiky je však práce na instalaci nevhodná kvůli riziku úrazu elektrickým proudem. Vždy dbejte na řádné uzemnění domovního rozvaděče, které je klíčovým prvkem celkové ochrany systému.

Jak správně uzemnit domovní rozvaděč?

Správné uzemnění domovního rozvaděče představuje základní prvek, který zajišťuje bezpečnost uživatelů před úrazem elektrickým proudem. Pokud vás zajímá, jak uzemnit domovní rozvaděč podle norem, musíte zajistit pevné propojení kovové skříně rozvaděče s hlavní uzemňovací přípojnicí objektu. Tento ochranný vodič musí mít průřez minimálně 6 mm2, v závislosti na typu instalace a celkovém jištění. Uzemnění efektivně odvádí nebezpečné napětí do země, čímž chrání jističe v rozvaděči i připojené spotřebiče.

Při instalaci vždy dodržujte pravidla zapojení rozvaděče, která definují technické normy ČSN pro nízké napětí. Vodič musí být řádně upevněn pomocí certifikovaných svorek, aby byl zajištěn nízký přechodový odpor.

• Používejte výhradně vodiče s minimálním průřezem 6 mm2 pro hlavní pospojování.
• Ujistěte se, že uzemňovací soustava je v dobrém technickém stavu a pravidelně revidovaná.
• Každý kovový prvek rozvaděče musí být spolehlivě propojen s ochranným vodičem PE.

Odborná rada: Častou chybou je nedostatečné dotažení šroubových spojů na uzemňovací svorkovnici, což může vést k přehřívání spoje. Pamatujte, že uzemnění se hodí pro každou instalaci, ale u objektů s přepěťovou ochranou je naprosto nezbytné pro správnou funkci celého systému. Pro koho se toto řešení nehodí? U starých objektů s nevyhovující soustavou TN-C nelze provést moderní uzemnění bez kompletní rekonstrukce rozvodů.

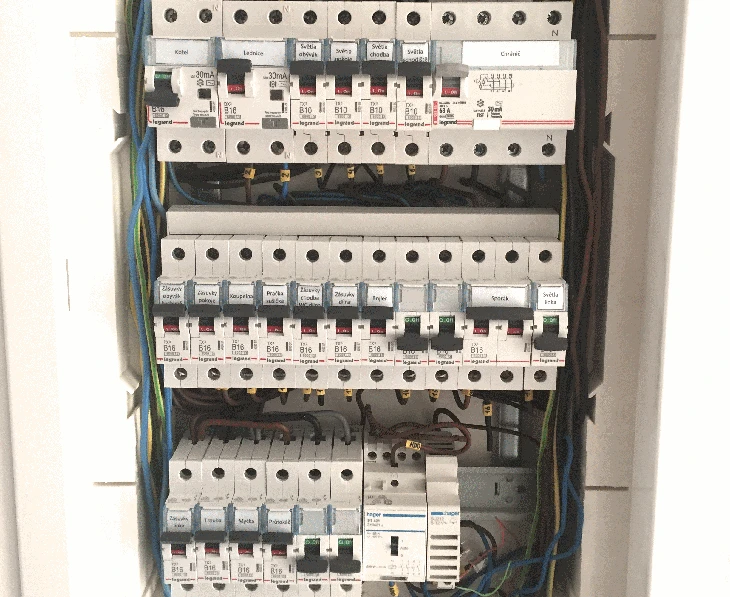

Co musí obsahovat moderní domovní rozvaděč a časté chyby při zapojení

Moderní domovní rozvaděč musí být navržen s ohledem na bezpečnost a budoucí rozšiřitelnost elektrických obvodů. Správné osazení komponent a dodržení norem zajišťuje dlouhodobou spolehlivost celého systému v objektu.

Základní komponenty rozvaděče

Každý moderní domovní rozvaděč musí obsahovat prvky, které chrání vás i vaše spotřebiče. Základem jsou jističe v rozvaděči, které vypínají obvod při přetížení nebo zkratu, a proudový chránič, jenž zajišťuje okamžité odpojení při úniku proudu. V instalaci se dále objevují pojistky a svorkovnice pro správné uzemnění domovního rozvaděče. Kvalitní schéma zapojení rozvaděče vždy jasně definuje pořadí těchto prvků, aby byla zajištěna selektivita jištění. Správná konfigurace těchto komponent je naprosto klíčová pro bezpečnost elektrického rozvaděče.

Časté chyby při zapojení

Mezi nejčastější chyby při zapojení domovního rozvaděče patří podcenění kapacity skříně. Rezerva modulů v rozvaděči by měla činit minimálně 25 až 40 procent pro případné budoucí úpravy. Častou chybou je také nedostatečné dotažení svorek nebo chaotické vedení vodičů, které znemožňuje budoucí servis.

• Nedostatečná rezerva modulů v rozvaděči znemožňuje přidání nových okruhů.
• Záměna nulového a ochranného vodiče vede k přímému ohrožení života.
• Použití nekvalitních či poddimenzovaných jističů zvyšuje riziko požáru.

Tip: Při návrhu vždy počítejte s rezervou modulů alespoň 30 procent, protože moderní domácnosti vyžadují stále více inteligentních prvků a datových modulů.

Tento systém se hodí pro novostavby a kompletní rekonstrukce, kde lze instalaci naplánovat podle norem. Naopak se nehodí pro neodborné zásahy v hliníkových rozvodech starých domů bez předchozí revize elektroinstalace.

Časté dotazy k zapojení domovního rozvaděče

Otázka: Jak má vypadat elektroměrový rozvaděč?

Elektroměrový rozvaděč obsahuje hlavní jistič a prostor pro měřicí zařízení, je umístěn na suchém místě ve výšce 140 až 160 cm a musí plně odpovídat normám ČSN.

Otázka: Jak správně uzemnit domovní rozvaděč?

Uzemnění domovního rozvaděče vyžaduje vodič o minimálním průřezu 6 mm², který je pevně spojen s hlavní uzemňovací přípojnicí a pravidelně revidován podle platných norem.

Otázka: Jak zapojit jističe v domovním rozvaděči?

Jističe v rozvaděči se zapojují dle schématu zapojení rozvaděče, přičemž respektují logickou posloupnost okruhů a musí být vždy řazeny za proudovým chráničem pro zajištění bezpečnosti.

Otázka: Co musí obsahovat domovní rozvaděč?

Domovní rozvaděč musí obsahovat jističe, proudový chránič, svorkovnice pro ochranné vodiče, přepěťovou ochranu a dostatečnou rezervu modulů v rozvaděči pro budoucí úpravy.

Otázka: Jaká je ideální velikost domovního rozvaděče?

Standardní velikost se pohybuje v rozmezí 8 až 16 modulů na řadu, přičemž vždy volte raději větší kapacitu kvůli přehlednosti a snadnější instalaci dalších prvků.

Otázka: Jaká je optimální rezerva modulů v rozvaděči?

Doporučujeme ponechat rezervu modulů v rozvaděči minimálně 25 až 40 procent, což je nezbytné pro případné dodatečné instalace prvků chytré domácnosti či fotovoltaiky.

Otázka: Kam umístit domovní rozvaděč?

Rozvaděč instalujte na suché, dobře větrané a snadno přístupné místo, ideálně v zádveří nebo technické místnosti, mimo dosah přímých tepelných zdrojů či vlhkosti.

Otázka: Jaká jsou pravidla pro zapojení rozvaděče?

Dodržujte závazná pravidla pro zapojení domovního rozvaděče dle norem ČSN, která zahrnují zejména správné dimenzování vodičů, použití předepsaných jisticích prvků a bezchybné uzemnění.

Otázka: Jak zapojit rozvaděč s proudovým chráničem?

Proudový chránič zapojujte vždy před jističe příslušných světelných či zásuvkových okruhů tak, aby při detekci svodového proudu okamžitě přerušil napájení celého chráněného úseku.

Otázka: Jaké chyby se často dělají při zapojení domovního rozvaděče?

Nejčastější chyby při zapojení domovního rozvaděče zahrnují poddimenzované vodiče, nedostatečné dotažení svorek způsobující zahřívání a chybějící označení jednotlivých okruhů v projektové dokumentaci.

Otázka: Jak správně připojit vodiče v domovním rozvaděči?

Vodiče připojujte přesně podle schématu zapojení rozvaděče, používejte lisované dutinky pro lankové vodiče a zajistěte jejich pevné uchycení ve svorkovnicích bez mechanického pnutí.

Otázka: Jak bezpečně zapojit domovní rozvaděč?

Bezpečnost elektrického rozvaděče zajistíte použitím komponent s certifikací CE, dodržením všech norem a finální kontrolou revizním technikem, který ověří funkčnost všech ochran.

Odborná rada: Při návrhu rozvaděče vždy počítejte s tím, že se hodí pro běžné domácí okruhy, ale rozhodně se nehodí pro neodborné zásahy laiků bez platné elektrotechnické kvalifikace. Častá chyba: podcenění průřezu přívodního kabelu, který musí odpovídat hodnotě hlavního jističe.
